TP 5.3.2 Câble droit

Durée prévue : 30 minutes

Objectifs :

• Fabriquer un câble droit de raccordement Ethernet conformément à la norme T568-B (OU T568-A) afin de connecter une station de travail ou un tableau de connexions à un concentrateur/commutateur.

Au cours de ce TP, vous allez apprendre à fabriquer un câble de raccordement Ethernet à paires torsadées non blindées de catégorie 5. Vous vérifierez si ses connexions (continuité) et la configuration des broches (chaque fil devant être raccordé à la broche de même couleur) sont correctes. Ce câble à 4 paires (8 fils) est du type " droit ", ce qui signifie que le fil connecté à la broche 1 à une extrémité du câble doit être de la même couleur que le fil connecté à la broche 1 à l'autre extrémité. Le fil connecté à la broche 2 doit être identique à celui de la broche 2, etc. Il doit être câblé selon la norme TIA/EIA-568-B ou A pour Ethernet 10Base-T, qui détermine la couleur des fils connectés à chaque broche. La norme T568-B (aussi appelée spécification AT&T) est plus courante, mais plusieurs installations sont déjà câblées suivant la norme T568-A (aussi appelée RNIS).

Ce câble de raccordement sera conforme aux normes de câblage structuré. De plus, il sera considéré comme faisant partie du câblage horizontal dont la longueur totale est limitée à 99 mètres entre la station de travail et le concentrateur ou le commutateur. Il peut être utilisé dans une zone de stations de travail pour relier la carte réseau d'une station à la prise de données murale ou dans un local technique pour relier le tableau de connexions (interconnexion horizontale) à un concentrateur ou à un commutateur Ethernet. Les câbles de raccordement sont généralement câblés comme des câbles droits, puisque le câble reliant le poste de travail au concentrateur ou au commutateur est généralement croisé automatiquement au concentrateur ou au commutateur. Notez que la plupart des ports des concentrateurs comportent un " X ". Ce symbole signifie que les paires de réception et de transmission seront croisées lorsque le câblage atteindra le commutateur. La configuration des broches doit être du type T568-B et les huit conducteurs (fils) doivent être raccordés avec des connecteurs modulaires RJ-45 (seuls quatre des huit fils sont utilisés pour Ethernet 10/100base-T ; les huit fils sont utilisés pour Ethernet 1000Base-T).

Explication : Instructions relatives à la fabrication d'un câble T568-A ou T568-B. L'une ou l'autre norme peut être utilisée sous réserve que toutes les connexions (configuration de broches) entre la station de travail et le local technique et tous les équipements électroniques de raccordement (concentrateurs ou commutateurs) restent cohérentes. Si les câbles sont fabriqués pour un réseau existant, il est important de respecter la norme en place (T568-A ou B). Lorsqu'un câble de raccordement est droit, la couleur des fils aux broches 1 à 8 doit être identique aux deux extrémités du câble. Un câble de raccordement droit (T568-A ou B) peut servir à connecter un PC à une prise murale d'une zone de travail ou à relier un tableau de connexions d'un local technique à un concentrateur ou à un commutateur. Ce câble peut aussi servir à connecter directement un PC à un port d'un concentrateur ou d'un commutateur. Pour effectuer une connexion depuis un port " uplink " d'un concentrateur à un port croisé avant d'un autre concentrateur, utilisez un câble droit.

Étape 2 - Fabriquez un câble de raccordement droit du type T568-B

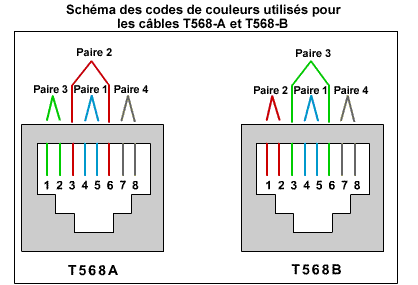

Travail à effectuer : Reportez-vous aux tableaux, aux schémas et aux étapes ci-après pour fabriquer un câble de raccordement T568-B.

Explication : Les deux extrémités du câble doivent être configurées de manière identique lorsque vous les examinez au niveau des conducteurs. Seuls quatre fils sont utilisés pour Ethernet 10Base-T ou 100Base-TX :

Câblage T568-B

Numéro de broche	Numéro de paire	Fonction	Couleur du fil	Utilisé avec Ethernet 10/100 Base-T	Utilisé avec Ethernet 100 Base-T4 et 1000 Base-T
1	2	Transmission	Blanc/orange	Oui	Oui
2	2	Transmission	Orange/blanc	Oui	Oui
3	3	Réception	Blanc/vert	Oui	Oui
4	1	Non utilisé	Bleu/blanc	Non	Oui
5	1	Non utilisé	Blanc/bleu	Non	Oui
6	3	Réception	Vert/blanc	Oui	Oui
7	4	Non utilisé	Blanc/brun	Non	Oui
8	4	Non utilisé	Brun/blanc	Non	Oui

1. Déterminez la distance entre les équipements ou entre l'équipement et la prise, puis ajoutez au moins 30 cm. La longueur maximale de ce câble est de 3 m ; les longueurs standard sont 1,83 m et 3 m.


2. Coupez une section de câble à paires torsadées non blindées de catégorie 5 selon la longueur déterminée. Utilisez un câble torsadé comme câble de raccordement, car il résiste mieux au pliage. Un câble monobrin convient pour effectuer un raccordement dans une prise.


3. Dégainez 5 cm d'une extrémité du câble.


4. Tenez fermement les quatre paires de câbles torsadées à l'endroit où elles ont été dégainées, puis placez les paires selon l'ordre de la norme de câblage 568-B. Veillez à ce que les torsades restent bien en place, car elles protègent contre le bruit (paires orange, verte, bleue et brune).


5. Tenez le câble dégainé dans une main, défaites la torsade des paires verte et bleue sur une courte longueur, puis réorganisez les paires selon l'ordre des couleurs de la norme de câblage 568-B. Défaites la torsade des autres paires de fils et ordonnez les fils selon les codes couleur.


6. Aplatissez, redressez et alignez les fils, puis coupez-les droits à environ 1,25 cm à 1,87 cm du bord de la gaine. Veillez à ne pas relâcher la gaine et les fils qui sont maintenant dans l'ordre. La longueur des fils non torsadés doit être réduite au minimum ; si les sections sont trop longues près des connecteurs, elles constituent une source importante de bruit électrique.


7. Placez une fiche RJ-45 à l'extrémité du câble, avec la broche en dessous et la paire orange dirigée vers la partie gauche du connecteur.


8. Poussez délicatement la fiche dans les fils jusqu'à ce que vous aperceviez les extrémités cuivrées des fils de l'autre côté de la fiche. Assurez-vous que l'extrémité de la gaine est insérée dans la fiche et que tous les fils sont dans le bon ordre. Si la gaine n'est pas insérée dans la fiche, elle ne sera pas tendue correctement, ce qui risque de provoquer des problèmes. Si tout est correct, sertissez la fiche assez fermement pour forcer les contacts dans l'isolation des fils afin d'assurer un chemin conducteur.


9. Répétez les étapes 3 à 8 pour raccorder l'autre extrémité du câble selon le même ordre et pour terminer la fabrication du câble droit.


10. Testez le câble et faites-le vérifier par le professeur. Comment pouvez-vous déterminer si votre câble fonctionne correctement ? __________________________________________________________
